GeoHR

Ver. 2.7. - 13. 09. 2022.

GeoHR je skup od 150 raznoraznih AutoLISP funkcija koje omogućuju maksimalno ubrzanje postupka izrade digitalnih geodetskih crteža po važećim tehničkim specifikacijama. GeoHR je zamišljen kao besplatni projekat otvorenog koda s ciljem popularizacije programiranja u AutoLISP-u tj. izrade vlastitih naredbi u CAD-u. Pozivam sve koji imaju volje i želje da se kroz programiranje u AutoLISP-u pridruže GeoHR projektu te na taj način pomognu da ga zajednički podignemo na još višu razinu. Primarni motiv za ovakav programerski rad s AutoLISP-om je općenita fascinacija tehnikom, računalima i programiranjem. AutoCAD kao temeljni geodetski alat današnjice tu zauzima posebno mjesto jer nam s malo truda i volje u kombinaciji s AutoLISP-om omogućuje stvaranje novih vlastitih naredbi. Sekundarni motiv za ovakav programerski rad s AutoLISP-om je činjenica što se "ulaskom" u svijet AutoLISP-a toliko silno unaprijeđuje i olakšava svakodnevni rad s AutoCAD-om da se pojavljuje "čudna" spoznaja da smo o AutoCAD-u prije AutoLISP-a u stvari jako malo znali.


Značajke

GeoHR može slijedeće:

  • Korištenjem template crteža iz foldera template učitati sve predviđene layer-e, stilove teksta, tipove linija, definicije boja.

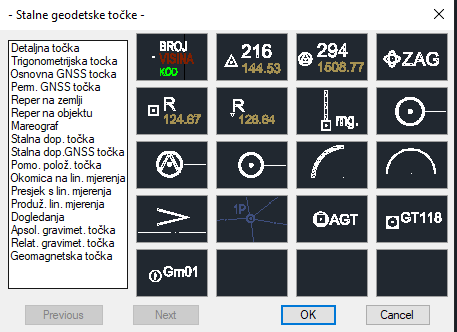

  • Olakšano i ubrzano na dva načina ubacivati u crtež ukupno 376 kartografskih znakova (blokova).
  • Na 5 različitih načina dodavati kontrolna odmjeranja.
  • Importirati točke u crtež na tri različita načina:
    • u blok TOčKE
    • u blok DT (detaljne točke)
    • u blok DP (kodirano snimane točke)
  • Importiratanje kodiranih mjerenja.
  • Kreirati točke u bloku TOCKE na lomovima linija.
  • Zaokruživati linije i blokove na zadani broj decimala.

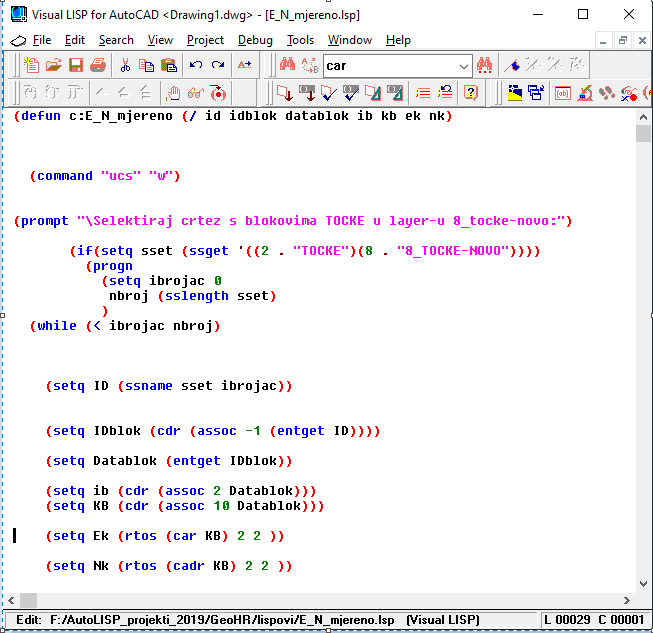

  • Blokovima TOCKE popunjavati atribute E/N mjereno.
  • Iz bloka DT i TOCKE kreirati blok za točke visina na situacijama.
  • Importirati i eksportirati blok TOCKE u CSV i obratno.
  • Eksportirati točke u klasični KOO format za instrumente.
  • Ubrzano unositi podatke o posjednicima.
  • Uključivati i isključivati layer-e ovisno o vrsti crteža.
  • Rotirati elemente u atributnim blokovima.
  • Mijenjati visine točaka u blokovima TOCKE, DT i 80101-1.
  • Georeferencirati sliku umetnutu naredbom IMAGEATTACH (naredba ne radi u ZWCAD-u).

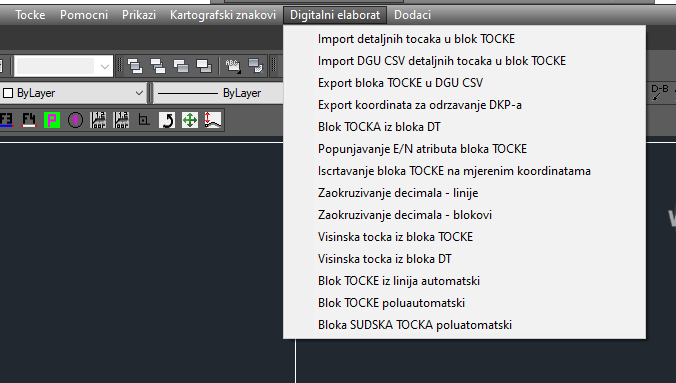

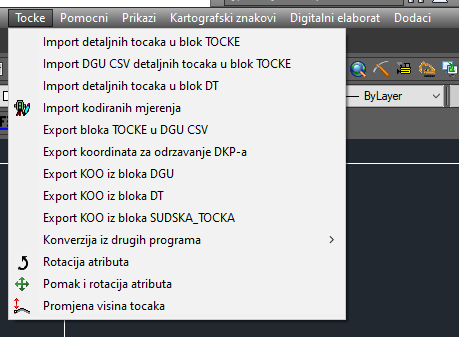

Iz programa







Upute za instalaciju

Napomena

GeoHR je testiran i prilagođen za AutoCAD ver. 2013 do 2019. Testiranje je izvršeno i u ZWCAD-u 2019 i 2020. Svih 376 blokova spremljeno je u verziji 2004 DWG-a.

Kod instalacije u ZWCAD-u kod učitavanja aplikacije naredbom MENULOAD umjest GeoHR.mnu datoteke potrebno je izabrati GeoHR_ZW.mnu datoteku.

Kod ZWCAD-a preskočiti korake b) i c) u 3 koraku jer ih ZWCAD ne podržava, a nisu bitni za ispravan rad lispova.

1. GeoHR folder iskopirati negdje na C disk

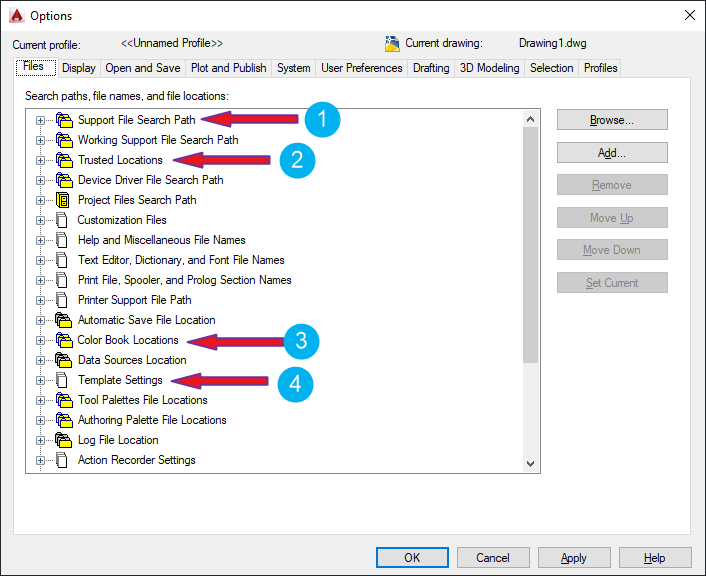

2. Pokrenti AutoCAD i zatim naredbu OPTIONS

3. Podesiti slijedeće putanje u grupi Files:

a) U podgrupi Support File Search path dodati slijedeće putanje:
  • C:\GeoHR/blokovi
  • C:\GeoHR/lispovi
b) U podgrupi Trusted Locations path dodati slijedeće putanju:
  • C:\GeoHR/lispovi
  • C:\GeoHR/menu
c) U podgrupi Color Book Locations path dodati slijedeću putanju:
  • C:\GeoHR/color
d) U podgrupi Template Settings/Drawing template file locations path dodati slijedeću putanju:
  • C:\GeoHR/template

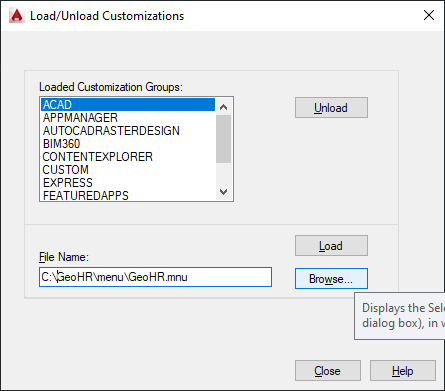

4. Pokrenuti naredbu MENULOAD i unutar foldera GeoHR/menu selektirati file GeoHR.mnu i kliknuti na dugme LOAD

5. Ponovo pokrenuti AutoCAD


Donacije

Licenca

GeoHR AutoCAD/ZWCAD programski dodatak je u potpunosti besplatan jer su u izradi mnogih funkcija korištene sub funkcije i rješenja drugih autora, a sve je javno dostupno i uglavnom besplatno uz mogućnost doniranja. Posebna zahvala na nesebičnosti gospodinu Kenny Ramage-u www.afralisp.net i gospodinu Lee Mac-u www.lee-mac.com jer bez njihovih gotovih rješenja i uputa ovakav zadatak bio bi nemoguć.

Za razvoj GeoHR programskog rješenja utrošeno je jako puno vremena, znanja i energije. Ukoliko netko želi može preko priloženog 2D bar koda za plaćanje ili PAYPAL-a donirati bilo koji iznos kao nagradu i poticaj za daljnji rad.

Sve primjedbe, prijedloge i sugestije slati na ante@geohr.net

DONACIJA putem pay pala

Donirajte putem PayPal

DONACIJA NA RAČUN



Nadogradnje

GeoHR Verzija 2.7.

13. RUJNA 2022.
Dodana funkcija KODIRANJE_GZS koja na pojednostavljen i efikasan način omogućuje automatizirano crtanje 2D/3D linija te automatsko umetanje topografskih linijskih znakova.

GeoHR Verzija 2.6.

18. KOLOVOZA 2022.

Dodana funkcija CRT_1 koja omogućuje brzo crtanje linija između točaka u blokovima DT i TOCKE bez korištenja OSNAP-a klikom točku po točku.
Dodana funkcija RCRT_1 kojom se resetiraju zadani blok, layer i boja linije u funkciji CRT_1.
Obje funkcije nalaze su u TOOLBAR-u CRTANJE i označene su ikonama L i RL.

GeoHR Verzija 2.5.

4. KOLOVOZA 2022.

Dodana funkcija INTERPOLACIJA_1 koja omogućuje interpolaciju točaka u bloku DT po broju točaka.
Dodana funkcija INTERPOLACIJA_2 koja omogućuje interpolaciju točaka u bloku DT po udaljenosti.


GeoHR Verzija 2.4.

14. OŽUJKA 2021.

Nadograđena Windows aplikacija GMLTXT.
Ispravljeno nekoliko bugova.


GeoHR Verzija 2.3.

14. VELJAČE 2021.

Dodana funkcija ABLOK koja omogućuje  automatsko umetanje linijskih blokova.

Dodana funkcija TOCKE_DT koje obične točke (POINT) pretvara u blok DT.

Dodana funkcija DGU_POLY koja na lomnim točkama polilinije (2D) kreira blok TOCKE.

Dodana funkcija POVRSINA koja računa površinu klikom bilo gdje unutar poligona definiranog linijama.

Nadograđena Windows aplikacija GMLTXT.

Ispravljen bug s korištenjem funkcije DT_VISINA.

Ispravljeno nekoliko linijskih blokova s pogrešnom početnom definicijom rotacije.

Ispravljeno nekoliko drugih bugova.


GeoHR Verzija 2.2.

5. SRPNJA 2020.

Dodana nova funkcija PRESJEK za kreiranje  poprečnog presjeka iz točaka u bloku DT.

Ispravljen bug s korištenjem funkcije RADNI_DIREKTORIJ.

Ispravljeno nekoliko sitnih bugova..


GeoHR Verzija 2.1.

10. travnja 2020.

Dodana nova funkcija RADNI_DIREKTORIJ za postavljanje radnog direktorija za rad s datotekama.

Dodana nova funkcija POSJEDNICI_GML za unos podataka o posjednicima i vlasnicima iz GML ZIP datoteke s OSS-a.

Dodana nova funkcija POSJEDNICI_TXT za unos podataka o posjednicima i vlasnicima iz bilo koje ASCII TXT datoteke.

Funkcijama za export koordinata dodana mogućnost sortiranja po brojevima točaka od manjeg prema višem broju.

Poboljšane sve funkcije za Import koordinata.

Ispravljene sitne pogreške i bugovi u mnogim funkcijama....

GeoHR Verzija 2.0.

23. veljače 2020.

Dodana nova funkcija DEL_ATR za brisanje bilo kojeg atributa u bloku.

Dodana nova funkcija POPUNJAVANJE_ATRIBUTA za olakšano popunjavanje atributa bloka TOCKE.

Dodana nova funkcija POSJEDNIK2 za unos podataka o posjednicima liniju po liniju.

Integrirane i poboljšane gotove funkcije za kontrolu prikaza LASI, LAKKPSPP, LAKKPPNS, LAGSNZAGP...

Dodana nova funkcija PRIKAZ_TS za prikaz terenske situacije u bojama.

Dodana nova funkcija LIN_DT za kreiranje točaka (blok DT) na lomnim točkama 3D linija.

Ispravljene pogreške u funkciji PRIKAZI_NULTO za prikaz nultog stanja svih layer-a.

Funkcijama za import točaka u blok TOCKE dodana mogućnost izbora layer-a.

Funkcijama za kreiranje točaka na lomnim točkama linija dodana mogućnost izbora layer-a

Postavljeno mjerilo sprema se u DWG i pamti kod ponovnog otvaranja.

Ispravljene pogreške i bugovi u mnogim funkcijama....

GeoHR Verzija 1.9.

6. prosinca 2019.

Funkcijama za export KOO koordinata iz blokova DT i TOCKE dodana mogućnost izbora broja decimala.

GeoHR Verzija 1.8.

29. studenoga 2019.

Poboljšane funkcije za import točaka u blok DT i TOCKE.

Dodana nova funkcija KODIRANJE za import kodiranih mjerenja odnosno automatizirano iscrtavanje 2D/3D linija.

GeoHR Verzija 1.7.

12. studenoga 2019.

Ispravljene pogreške s bojama u funkcijama za insert blokova.

Ispravljena pogreška u funkciji za konverziju bloka TOCKE u blok za visine 80101-1.

Poboljšana funkcija STARTUP koja je postavljena u neprimjetni način rad.

Mjerilo se ne mora unositi ukoliko nema promjene u odnosu na zadnju unešenu vrijednost.

Dodana funkcija za crtanje stepenica (STEPENICE.LSP) i postavljena u Toolbar Crtanje.

Dodana funkcija za Export koordinata za održavanje DKP-a.

Ispravljeni sitni bugovi u nekim funkcijama.

Download nove verzije raditi u Firefox-u ili Edge-u jer Chrome ima bug kod download-a ZIP-a koji sadrži programske datoteke.

GeoHR Verzija 1.6.

3. studenoga 2019.

Ispravljene pogreške u funkcijama za Import i Export CSV točaka.

Ispravljene pogreške u funkciji iscrtavanja E i N mjereno koordinata iz DKP-a.

Poboljšana ključna funkcija za unos mjerila s opcijom izbora boje blokova.

Dodano 6 novih funkcija za crtanje linija. Iste postavljene u Toolbar Crtanje.

Dodana nova funkcija za pojednostavljeni unos teksta. Ista je postavljena u Toolbar Crtanje.

Dodane funkcije za konverziju točaka iz Carlson i Softdesk (Civil 3D) bloka.

Dodane funkcije za automatski odabir layer-a, boja i debljina linija za tri vrste skica za sud.

Ispravljeno puno neprimjetnih bugova.

GeoHR Verzija 1.5.

12. listopada 2019.

Poboljšane funkcije DGU_VISINA i DT_VISINA za konverziju točaka u blokovima DT i TOCKE u visinsku točku (blok 80101-1).

Dodana nova funkcija VISINE_GD za promjenu visina točaka u blokovima TOCKE, DT i 80101-1. Funkcija se nalazi u izborniku Tocke.

Kod umetanja blokova boja blokova postavljena na vrijednost BYBLOCK

GeoHR Verzija 1.4.

9. listopada 2019.

Ispravljena pogreška u funkciji DGU export u CSV.

U izbornik Tocke dodane dvije nove funkcije za pomak i rotaciju atributa.

GeoHR Verzija 1.3.

3. listopada 2019.

Ispravljena pogreška u ispisu atributa E i N mjereno u funkciji LIN_DGU koja kreira blok TOCKE na lomnim točkama linija.

GeoHR Verzija 1.2.

29. rujna 2019.

Ispravljene pogreške u funkciji LIN_DGU koja kreira blok TOCKE na lomnim točkama linija

Svim web funkcijama postavljen Chrome kao primarni pretraživač.

Sve dodatne i web funkcije postavljene u jedan izbornik Dodatno umjesto dva dosadašnja Kodirano snimanje i GeoHR upute.

GeoHR Verzija 1.1.

22. rujna 2019.

Ispravljene pogreške u funkcijama za import točka DT_tocke i DGU_tocke.

Funkcije za Import i Export točaka prebačene u poseban izbornik Tocke.

GeoHR Verzija 1.0.

15. rujna 2019.

Nulta verzija GeoHR programskog rješenja.
